При коммутации балансного компонента с небалансным аудио компонентом, возникает проблема соединения XLR и RCA выходов/входов. Что делать в данном случае?
Правильное решение: для корректного соединения баланса с небалансом, используйте специальные устройства, которые называются BALUN (balanced-to-unbalanced). Эти устройства (коробочки) бывают активными и пассивными.
Для домашнего аудио, у котором межблочные соединения короткие, достаточно пассивного преобразователя. Если надо осуществить коммутацию на музыкальной сцене, где длина кабелей может достигать 50 метров (собственно, для таких длин и придумали балансные линии), применять следует активные коробочки, которые, вдобавок, могут согласовывать импеданс.
Результат: вы сохраняете преимущество балансной линии, которое позволяет предавать линейные сигналы на десятки метров без помех. Вблизи приемника сигнала балансный сигнал редуцируется балуном в небалансный сигнал, и, вы подключаетесь к небалансному входу оборудования короткими RCA кабелями. Проблема коммутации балансного и небалансного оборудования решена.

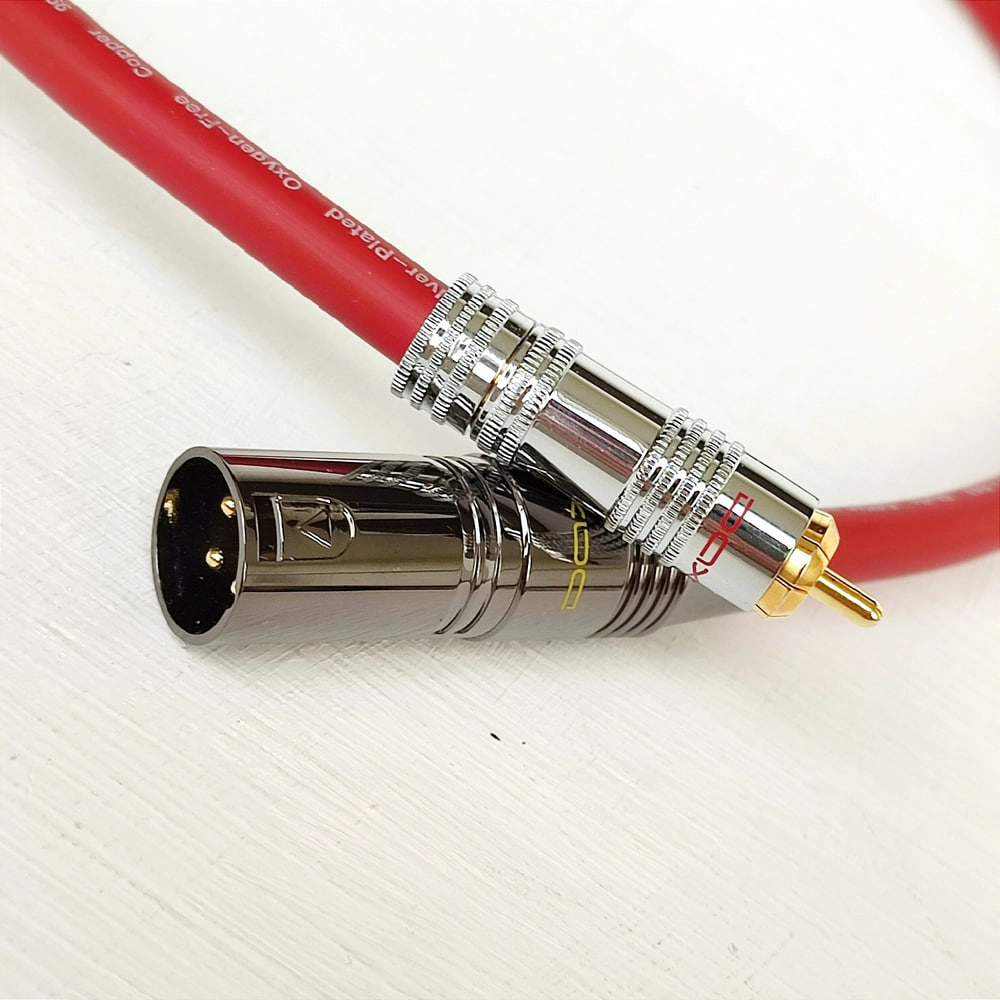

Решение быстрое (на дому): можно прекратить балансную линию сразу безо всяких устройств, припаяв к кабелю XLR и RCA разъёмы с разных сторон. Балансная линия схлопнется и превратится в небалансную. Преимущества балансной линии будут утеряны. Тут ничего не поделаешь, если вам достались разношерстные компоненты, из которых вы пытаетесь собрать сетап.
Честно говоря, в потере балансного преимущества нет ничего страшного, если длина домашних межблочных кабелей всего пару метров, или даже меньше.

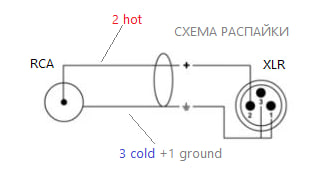

Паять нужно строго по схеме, которая приведена выше, иначе можно «поймать» петлю заземления и, соответственно, фон.
Подбирайте компоненты таким образом, чтобы не заниматься скрещиванием ежа с ужом.
Кабели Daxx для данного случая имеют букву X (скрещивание) в артикуле кабеля.
XLR разъём. Описание.
Этот разъём был изобретен Джеймсом Кэнноном, основателем компании Cannon Electric (Калифорния) на рубеже 1940-х и 50-х годов. Аббревиатура расшифровывается следующим образом:
X – от первоначального названия разъёма Cannon X;
L – от следующей модели Cannon XL, где L означает защелка / latch;
R – определяет появление в разъёме неопреновой изоляции.
По другим источникам XLR означает External Line Return.
Так или иначе, этот разъём, вернее его современная модификация, завоевал значительною долю рынка профессиональных разъёмов для передачи звука, питания компонентов и даже цифровых сигналов (модификация XLD). Количество штырей варьируется от 3 до 10, в зависимости от назначения.
Этот разъём также называют QG (Quick Ground), что означает «быстрое заземление». При включении разъёма, первой контачит «земля», а уже потом, - все остальные разъёмы, что исключает щелчки и фон, в отличие от RCA разъёма.
В домашнем и профессиональном аудио тройной XLR применяется для передачи балансного аудио сигнала, где помимо «земли» нужны два информационных провода с одинаковыми сигналами, но противоположными по направлению. Контакты пронумерованы так:
1— «земля», экран;
2 — «горячий» провод, положительная полярность;
3— «холодный» провод, отрицательная полярность;

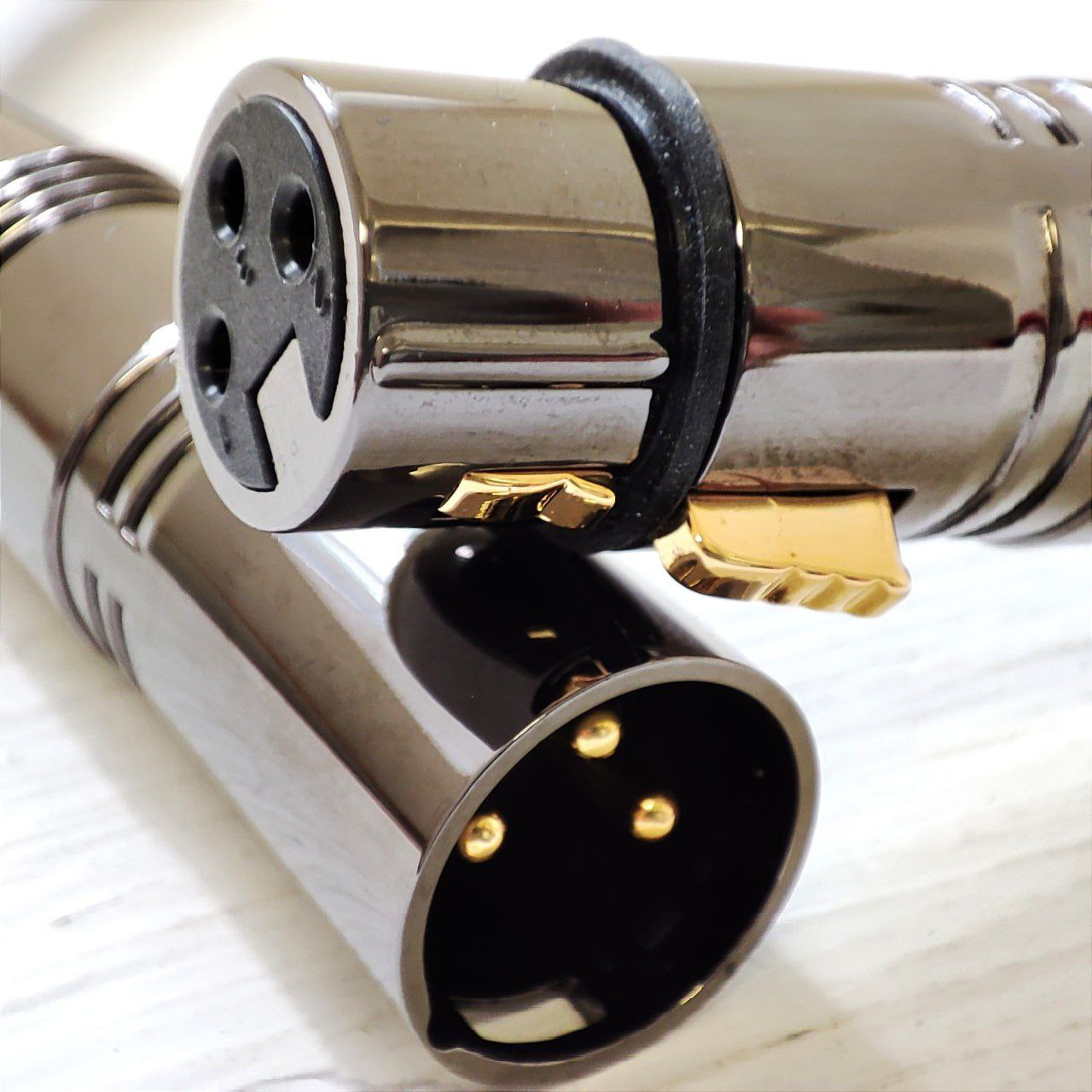

Разъём, у которого есть штыри, называется XLR male / папа, а тот, у которого гнезда и защелка – XLR female / мама. В аудиоприложениях принято считать, что сигналы генерируются оборудованием с «папскими» контактами и передаются на оборудование с «мамскими» разъёмами.
Несмотря на отраслевые технические стандарты, по-прежнему существуют некоторые разногласия относительно наилучшего способа использования контакта 1 для заземления.
Основной спорный момент заключается в том, следует ли подключать корпус разъёма к контакту 1 или к экрану, или же его следует оставить незаземлённым. Упомянутые выше стандарты AES рекомендуют никогда не подключать корпуса разъёмов для монтажа на кабеле к контакту 1, поскольку случайное соприкосновение корпуса с другой заземлённой поверхностью во время использования может создать нежелательные пути для тока утечки, что потенциально может привести к появлению гула и других помех (контур заземления).
Трёх контактные разъёмы XLR также используют для подключения активных динамиков к сигналам линейного уровня, применяемым в системах оповещения / public address.
