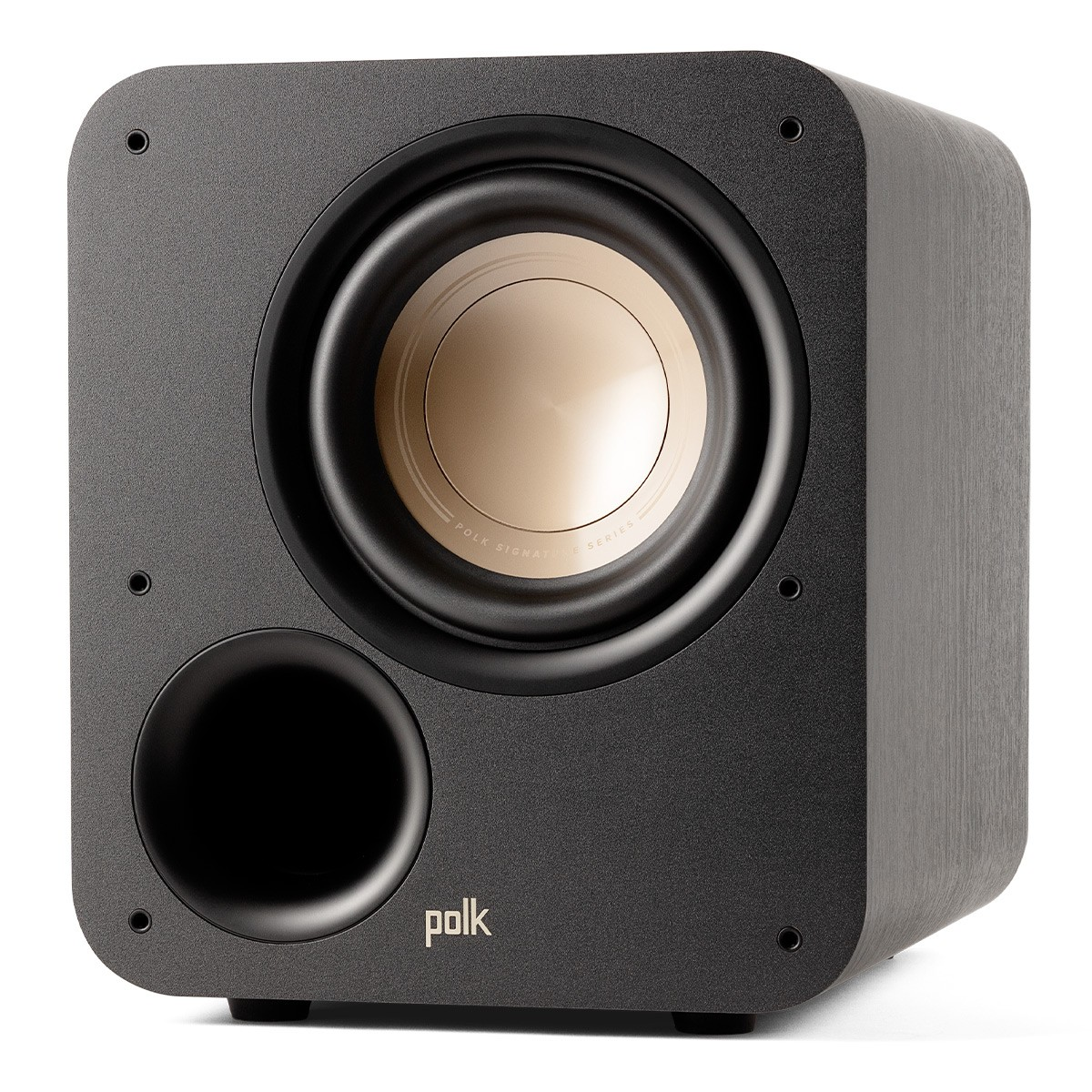

Сабвуфер — это громкоговоритель, который воспроизводит низкие частоты в более низком диапазоне и гораздо мощнее большинства акустических систем. Он дополняет полнодиапазонную акустическую систему более качественным басом.
Сам по себе термин «сабвуфер» означает «ниже вуфера» или «ниже НЧ-динамика», что подразумевает воспроизведение частот ниже 20 Гц, но это не соответствует действительности. Отдельный динамик, заключенный в корпус и воспроизводящий низкие частоты начиная от 40 Гц, правильнее называть woofer без приставки «sub». Однако не будем придираться.
Сабвуферы бывают двух типов: активные и пассивные. Пассивный саб — это один или два низкочастотных динамика в отдельном корпусе, которые приводятся в действие внешним усилителем. Есть вариация, при которой один и тот же усилитель управляет основными динамиками акустической системы и отдельно стоящим сабвуфером.
Следует помнить, что сигнал от усилителя нужно пропустить через кроссоверы в акустической системе для отделения низкочастотного диапазона от основного для подачи на вуферы. Чем больше фильтров, тем больше компонентов, через которые проходит аудиосигнал. Чем больше компонентов, тем длиннее путь сигнала, что сказывается на качестве воспроизведения не лучшим образом.
Самым качественным способом управления сабвуфером является использование электронного кроссовера, который отфильтровывает низкие частоты на линейном уровне (до усилителя), что гораздо менее вредно для сигнала, чем фильтрация уже усиленного сигнала (после усилителя).
Добавление отдельного усилителя для сабвуфера значительно увеличивает динамический диапазон системы и освобождает основной усилитель от управления сабом. Добавление линейного кроссовера и усилителя мощности превращает пассивный сабвуфер в активный и обеспечивает раздельное усиление аудиосистемы (биампинг).
Автономный активный сабвуфер объединяет динамик с линейным кроссовером и усилителем в одном корпусе, что устраняет необходимость покупать отдельные блоки. Такой сабвуфер имеет линейные входы, которые питаются сигналом от предусилителя, линейные выходы, сигнал с которых можно подать на усилитель, и регулятор громкости сабвуфера.
Сигнал от этих линейных выходов отфильтрован от низких частот, что позволяет использовать его для усиления средних и высоких частот. Частота среза кроссовера регулируется таким образом, чтобы пользователь мог оптимально совместить (интегрировать) низкие частоты саба со средними частотами основной акустической системы. Некоторые предусилители и усилители имеют встроенный кроссовер и выход на сабвуфер. С такими компонентами вы можете не использовать встроенный в сабвуфер кроссовер, выключив его из тракта с помощью переключателя bypass (обход кроссовера).
Сабвуферы бывают двух типов: активные и пассивные. Пассивный саб — это один или два низкочастотных динамика в отдельном корпусе, которые приводятся в действие внешним усилителем. Есть вариация, при которой один и тот же усилитель управляет основными динамиками акустической системы и отдельно стоящим сабвуфером.
Следует помнить, что сигнал от усилителя нужно пропустить через кроссоверы в акустической системе для отделения низкочастотного диапазона от основного для подачи на вуферы. Чем больше фильтров, тем больше компонентов, через которые проходит аудиосигнал. Чем больше компонентов, тем длиннее путь сигнала, что сказывается на качестве воспроизведения не лучшим образом.
Самым качественным способом управления сабвуфером является использование электронного кроссовера, который отфильтровывает низкие частоты на линейном уровне (до усилителя), что гораздо менее вредно для сигнала, чем фильтрация уже усиленного сигнала (после усилителя).
Добавление отдельного усилителя для сабвуфера значительно увеличивает динамический диапазон системы и освобождает основной усилитель от управления сабом. Добавление линейного кроссовера и усилителя мощности превращает пассивный сабвуфер в активный и обеспечивает раздельное усиление аудиосистемы (биампинг).
Автономный активный сабвуфер объединяет динамик с линейным кроссовером и усилителем в одном корпусе, что устраняет необходимость покупать отдельные блоки. Такой сабвуфер имеет линейные входы, которые питаются сигналом от предусилителя, линейные выходы, сигнал с которых можно подать на усилитель, и регулятор громкости сабвуфера.
Сигнал от этих линейных выходов отфильтрован от низких частот, что позволяет использовать его для усиления средних и высоких частот. Частота среза кроссовера регулируется таким образом, чтобы пользователь мог оптимально совместить (интегрировать) низкие частоты саба со средними частотами основной акустической системы. Некоторые предусилители и усилители имеют встроенный кроссовер и выход на сабвуфер. С такими компонентами вы можете не использовать встроенный в сабвуфер кроссовер, выключив его из тракта с помощью переключателя bypass (обход кроссовера).
В дополнение к входным разъёмам некоторые сабвуферы имеют один вход с маркировкой LFE для «низкочастотных эффектов», что необходимо для многоканальных саундтреков или многоканальных музыкальных миксов.
Полезной функцией сабвуфера является также встроенная схема автоматического выравнивания, которая отслеживает частотную характеристику аудиосистемы в вашем помещении и настраивает мощность сабвуфера таким образом, чтобы АЧХ была ровной. Вам нужно подключить входящий в комплект калибровочный микрофон к сабвуферу, нажать соответствующую кнопку, и саб издаст серию звуковых сигналов, которые улавливаются микрофоном и анализируются встроенной в саб схемой выравнивания. Сабвуфер настраивает свою выходную мощность, повышая её на определённых частотах и снижая на других, чтобы результирующая мощность была оптимальна для вашей комнаты прослушивания (ровная АЧХ).
Добавление активного сабвуфера к вашей системе может значительно увеличить её динамический диапазон, расширить диапазон басов, повысить чёткость средних частот и добавить громкость воспроизведения без напряжения. Дополнительная мощность усилителя в активном сабвуфере позволяет сетапу отрабатывать музыкальные пики на более высоких уровнях.
Кроме того, отделение низкочастотной составляющей от основного аудиосигнала, подаваемого на основные колонки, позволяет системе воспроизводить звук громче, так как колонки не задействованы в воспроизведении басов (ими занимается сабвуфер), и средние частоты у них становятся более чёткими. Такого рода улучшение особенно заметно у небольших акустических систем.
Теперь немного плохих новостей. Иногда случается так, что сабвуфер ухудшает качество воспроизведения системы. Это бывает из-за неудовлетворительной настройки сабвуфера или из-за его плохой конструкции. Сабвуфер может плохо отыгрывать басы в музыкальном произведении, так как изначально спроектирован для выдачи резких взрывов, ударов и прочих киношных эффектов, а не для воспроизведения музыкальных тонкостей.
Давайте сначала рассмотрим теоретические проблемы, связанные с сабвуферами.
Во-первых, большинство сабвуферов — пассивных или активных — удлиняют тракт прохождения аудиосигнала через свои электронные компоненты. Внутренний кроссовер активного саба может быть не самого высокого качества. Даже хорошо выполненные кроссоверы могут ухудшить сигнал, идущий от качественных источников, предусилителей и усилителей. Этого можно избежать, исключив сабвуфер из системы и дав акустической системе работать самой в полном диапазоне. Но в этом случае вы теряете динамические преимущества и дополнительную чёткость средних частот, при условии разгрузки основных АС от басов.
Во-вторых, сам сабвуфер может быть плохо спроектирован, что не даёт ему возможности воспроизводить качественные низкие частоты. Басы могут быть гулкими и скрывать (портить) истинную музыкальную информацию из низкочастотного диапазона.
В-третьих, сабвуфер может плохо сочетаться с основными динамиками в музыкальном плане. Очень низкие частоты от саба могут ощутимо отличаться от средних частот АС. Получается крайне отвлекающий внимание разрыв музыкальной ткани. Этот разрыв слышим как изменение звучания, например, акустического контрабаса в разных регистрах. Восходящие и нисходящие басовые линии должны проходить через точку пересечения без особого изменения тембра или динамики.
Ещё одним фактором дезинтеграции сабвуфера с АС является сочетание «медленного» сабвуфера с плотными, компактными и чётко выраженными основными динамиками АС. То есть звук от саба недостаточно демпфирован, а основные динамики избыточно демпфированы.
В-четвертых, сабвуферы, которые предназначены для домашнего кинотеатра, в ущерб жёсткому контролю, разрешению по высоте звука (pitch resolution) и уменьшению размытия (overhang), предпочитают более глубокое звучание и большую чувствительность. Всё это даёт размытость басов и отсутствие детализации.
Продолжение следует
