Глава 1. Основы
Проводники
Провода и кабели
В чём разница между проводом и кабелем? Провод — это отдельный изолированный проводящий элемент, а кабель — это группа из двух или более изолированных проводящих элементов. Хотя существуют неметаллические и даже волоконно-оптические (стеклянные) кабели, мы сосредоточимся на металлических разновидностях.
В этой книге будут рассмотрены следующие шесть типов проводов и кабелей:

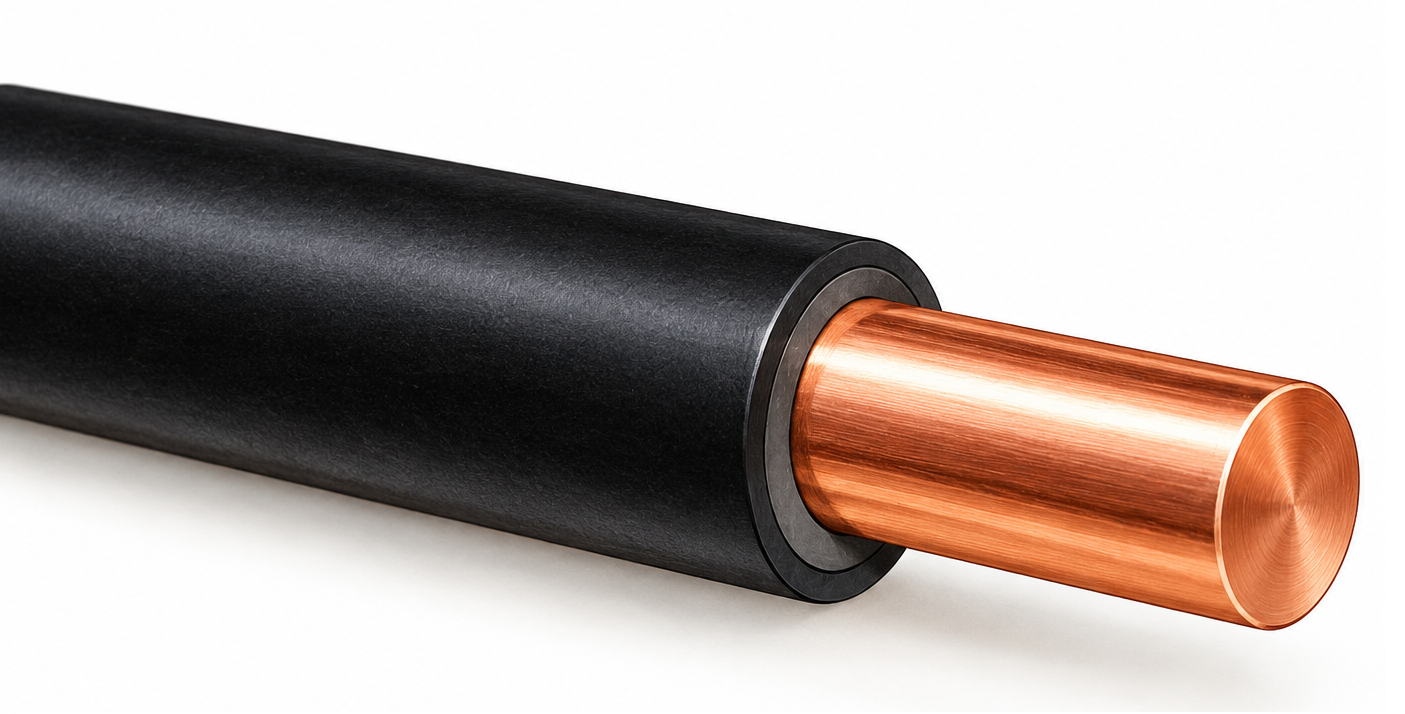

1. Одножильный изолированный провод, также известный как монтажный провод или соединительный провод, используется внутри оборудования для соединения компонентов. Провода большего сечения используются снаружи для передачи электропитания или в качестве заземляющих проводников (рисунок 1-1).
Рисунок 1-1. Одножильный провод.

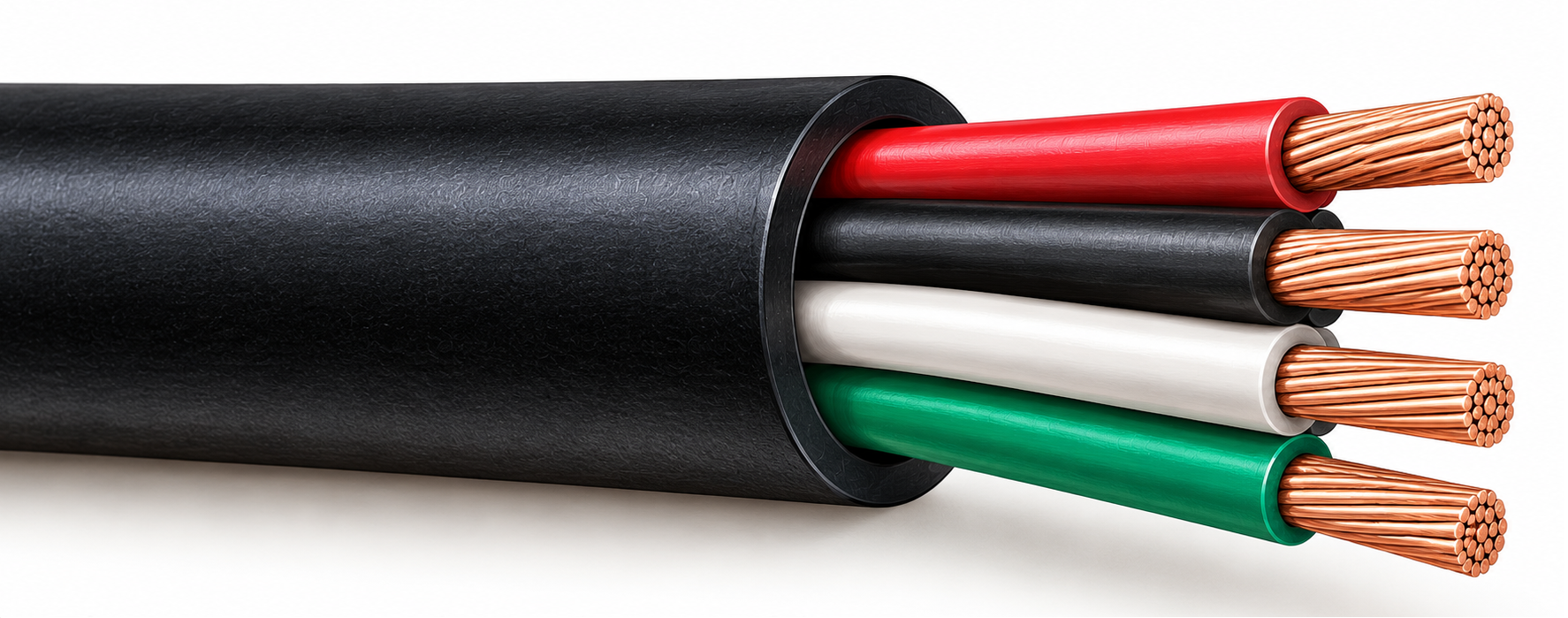

2. Многожильный кабель, в котором используются два или более изолированных отдельных провода, часто служит для передачи управляющих сигналов, например сигналов от переключателей и световых приборов (рисунок 1-2).
Рисунок 1-2. Многожильный кабель.
3. Витая пара состоит из двух изолированных проводов, скрученных вместе. Большинство профессиональных аудиосигналов передаётся по витым парам. Высококачественные витые пары используются для передачи компьютерных сигналов (рисунок 1-3).
Рисунок 1-3. Витая пара.

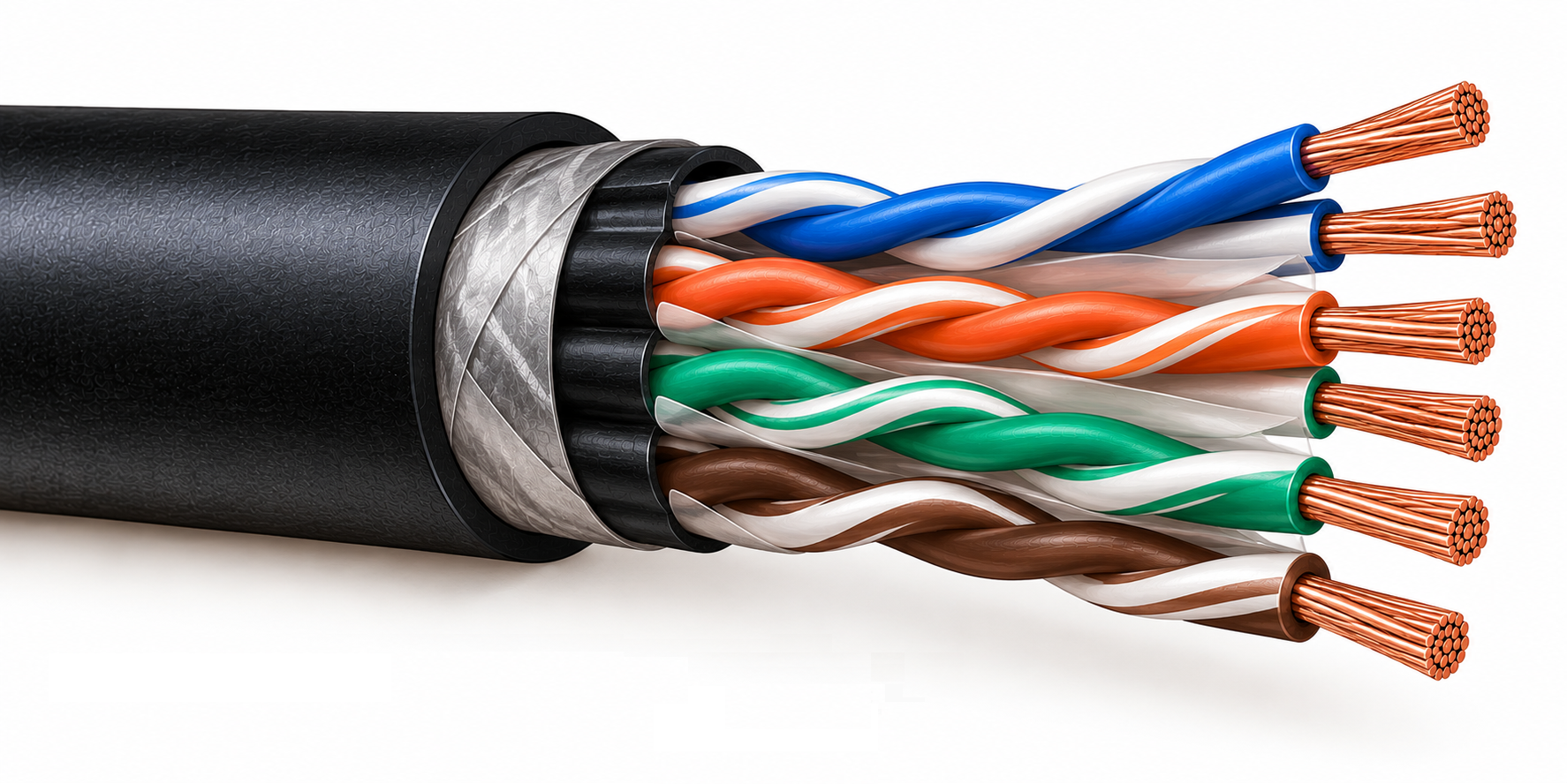

4. Многопарный кабель типа «змея» состоит из двух или более отдельных витых пар, находящихся под общей оболочкой. Они используются в аналоговом или цифровом аудио для передачи нескольких аудиоканалов (рисунок 1-4).
Рисунок 1-4. Многопарный кабель типа «змея».
5. Коаксиальный кабель, или «коаксиал», имеет один проводник внутри другого, причём оба имеют общую ось. Этот тип кабеля используется для передачи множества различных видеосигналов, включая аналоговое или цифровое видео, сигналы кабельного телевидения, телевещания или спутникового телевидения. Более низкокачественная версия является стандартным соединительным кабелем для бытовой аудиоаппаратуры (рисунок 1-5).
Рисунок 1-5. Коаксиальный кабель.
6. Многокоаксиальные кабели состоят из двух или более коаксиальных кабелей. Эти кабели используются для передачи нескольких видеосигналов. Чаще всего они передают отдельные составляющие видеосигнала (компонентное видео). Для такого применения кабели имеют цветовую маркировку: красный, зелёный и синий, поэтому их часто называют RGB-кабелями (рисунок 1-6).
Рисунок 1-6. Многокоаксиальный кабель.
Многие из этих кабелей используются для сходных целей. Например, коаксиальные кабели и кабели типа «витая пара» используются для передачи аналогового или цифрового аудио, и оба типа имеют свои преимущества и недостатки.
