Некоторые стереоусилители мощности могут быть переключены в «мостовое соединение» (bridge) для работы в качестве моноблоков. Благодаря наличию мостовой конфигурации стереоусилитель может функционировать как более мощный одноканальный агрегат.

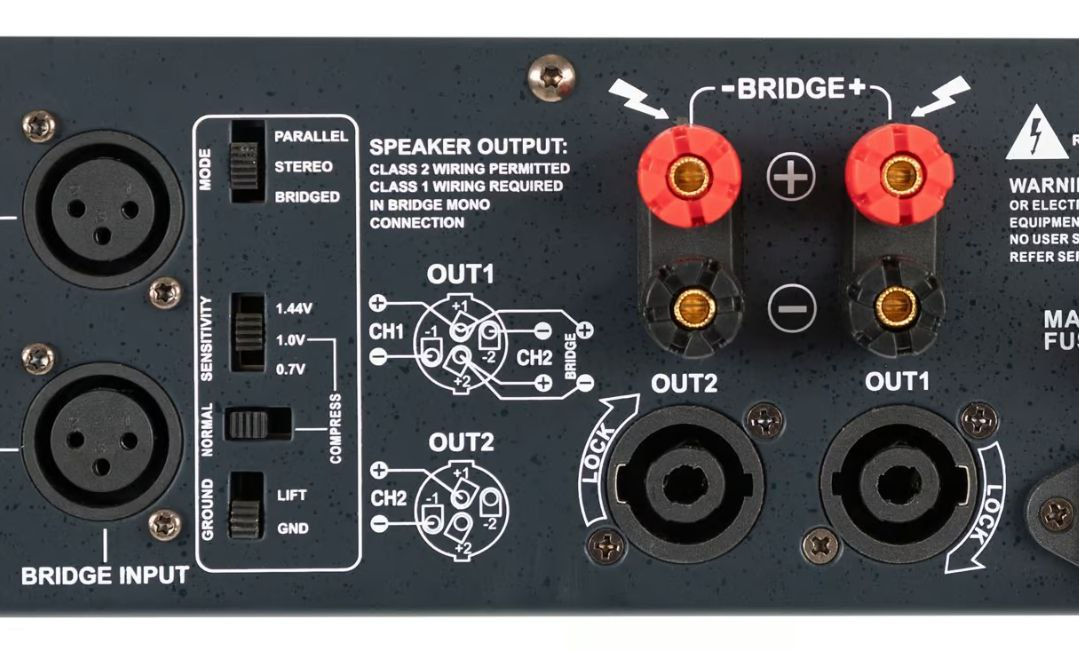

На задней панели усилителя имеется переключатель, позволяющий перевести его в «мост». Обратите внимание, что для стереозвука необходимо два усилителя с мостовым подключением. Вам необходимо иметь две идентичные стереомодели, переведенные в «мост», для получения стерео в более мощном варианте.
Теоретически, использование моста приводит в 4-хкратному увеличению выходной мощности. Однако на практике мостовое подключение примерно удваивает номинальную мощность из-за ограничения схемы усилителя по пропуску возросшего тока.
Мостовое подключение изменяет связи в схеме усилителя таким образом, что один канал усиливает положительную половину (синусоиды) сигнала, другой – отрицательную. Громкоговоритель подключается в качестве «моста» между двумя каналами усилителя, а не между выходом одного канала и «землей».
Мостовой подключение наиболее эффективно, когда усилители мощности используются для работы с низкочувствительными акустическими системами с высоким импедансом (номинальное сопротивление 8 Ом). Если колонки низкоомные, то они потребуют большего тока от усилителя, а раз он переведен в «мост», что, итак, выдает больше тока, то тут может возникнуть перегрев усилителя.
Когда вы подключаете 4-омную АС к мостовому режиму, усилитель «видит» 2 ома нагрузки, это естественно увеличивает мощность, но и нагрев схемы. Перегрев может привести к отключению усилителя (защитная цепь) или вовсе повредить его.
Будьте внимательны при переходе в мостовое подключение, читайте инструкцию!
📑R.H.©
<Amplifier Bridging Explained>
Дополнительная информация из английской части Интернета.
Ключевые аспекты мостового подключения усилителей.
Повышенная мощность:
Режим мостового подключения позволяет двухканальному усилителю работать как одноканальный (моно) мощный усилитель, что идеально подходит для сабвуферов, требующих большей мощности, чем может обеспечить один канал.
Принцип работы:
Входной сигнал подается на оба канала, но полярность одного из каналов инвертируется (или усилитель делает это внутри себя). Затем динамик подключается к положительным клеммам обоих каналов (или к положительной клемме L и отрицательной клемме R), что фактически удваивает напряжение, подаваемое на нагрузку динамика.
Ограничения по импедансу:
При мостовом режиме каждый канал усилителя «видит» половину фактического импеданса динамика. 4-омный динамик будет восприниматься каждым каналом как 2-омная нагрузка. Поэтому усилитель должен быть рассчитан на работу с более низким импедансом в мостовом режиме (например, если вы используете стереоусилитель с минимальным сопротивлением 4 Ом, обычно следует использовать 4-омный или 8-омный динамик, а не 2-омный).
Схема подключения/конфигурация:
Большинство усилителей с мостовым режимом имеют переключатель для активации «мостового режима». При этом меняется подключение проводов к акустическим системам, обычно это крайний левый +и крайний правый -клеммы.
Возможные недостатки:
Качество звука может снизиться (только в монорежиме), а также может увеличиться уровень шума или искажений, если каналы усилителя не идеально согласованы.
