Биампинг пассивный. Passive Bi-Amping
Акустические системы, оснащенные двойными терминалами для входных сигналов от усилителя, можно включать в схему двойного усиления или «биампинга» (bi-amping). Один усилитель будет подключается к низкочастотному динамику в колонке, а второй будет «качать» высокочастотный твитер и среднечастотный динамик.
Для начала рассмотрим пассивный биампинг. Для этой цели некоторые предусилители (https://t.me/daxxcables/823)имеют две пары стереовыходов.

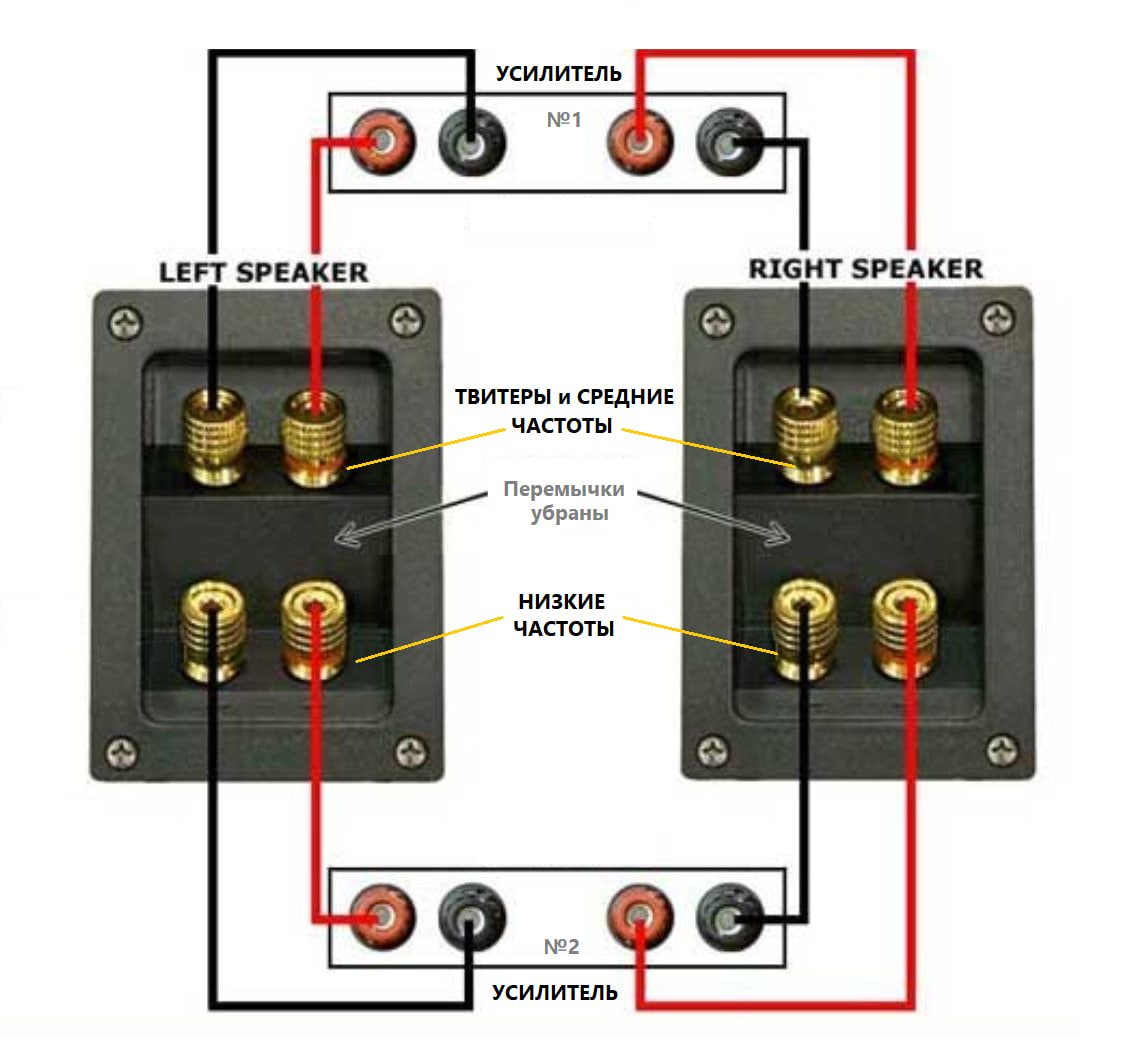

Повторюсь, первый усилитель управляет басами на обеих колонках, а второй, твитерами и среднечастотниками также на обеих колонках. Перемычки на терминалах колонок убраны. Обратите внимание, на тот факт, что встроенные в колонки кроссоверы задействованы, а усилители выдают на все терминалы полную полосу частот.
Разделение на низкие, средние и высокие частоты производят встроенные в корпуса колонок кроссоверы, состоящие из пассивных элементов цепи: конденсаторов, катушек индуктивности и резисторов, не требующие источников питания для функционирования.
Собственно, поэтому данная схема подключения называется пассивным биампингом (passive bi-amping).
Биампинг активный. Active Bi-Amping

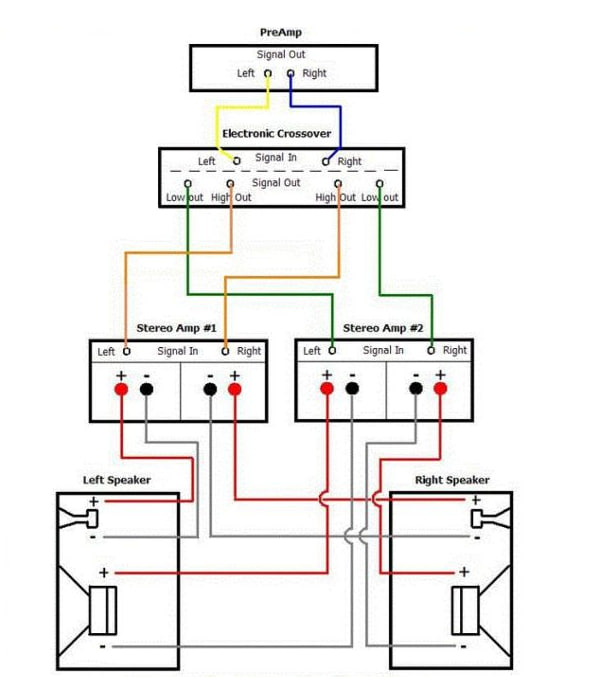

В активной схеме биампинга пассивные кроссоверы внутри колонок исключаются из тракта. Функцию разделения частот аудио сигнала отводят активному кроссоверу, который устанавливается в тракте до усилителей. Разделение всего спектра частот происходит до усиления сигнала, а не после, как в пассивной схеме.
Проблемы и потери, присущие пассивному кроссоверу, устраняются за счёт активного двойного усиления: каждый усилитель получает только ту часть частотного диапазона, которую он будет усиливать (из-за этого снижается уровень интермодуляционных искажений (https://t.me/daxxcables/706). прим.пер.)
Активный биампинг более эффективен по сравнению с пассивным вариантом, он требует отключения пассивных кроссоверов в колонках и требует наличия активного электронного кроссовера, установленного перед двумя усилителями. Активный кроссовер, разделяя частоты, и выдавая их на усилители, обеспечивает режим, при котором каждый усилитель работает в узком диапазоне частот.
Это дает возможность пользователю подобрать определённый усилитель, хорошо работающий с басами на низкочастотный спектр, а на средние и высокие частоты установить другой тип усилителя, имеющий преференции в среднем и высоком диапазоне частот.
Идеальная комбинация, это транзисторный усилитель на басы, а ламповый усилитель на всё остальное. Активный биампинг – это схема сетапа, которая позволяет использовать преимущества обоих моделей.
Ещё одним преимуществом активной схемы двойного усиления является возможность низкочастотного усилителя работать непосредственно с басовыми динамиками в АС, минуя схемы внутренних пассивных кроссоверов. Это обеспечивает более плотное демпфирование, то есть способность усилителя более эффективно управлять ходом мембраны басового динамика, что даёт более плотный, чёткий и глубокий бас.
Биампинг активный: плюсы и минусы.
Триампинг активный.
При выборе двойного усиления (bi-amping) коэффициенты усиления обоих усилителей должны быть идентичными. Если вы используете два одинаковых усилителя, то они будут согласованы изначально, но при использовании активного кроссовера и двух различных моделей усилителей для баса и средних/высоких частот, вам придется их согласовать, чтобы басы слишком не выпирали относительно остального диапазона частот.
Выбирайте такой активный кроссовер, который имеет регуляторы выходного уровня сигнала. Это позволит вам сбалансировать уровни усиления басов и средних/высоких частот.
С биампингом, вообще, могут возникнуть определенные сложности. Я не рекомендую вам использовать его для большинства сетапов, если вы полностью не понимаете, что происходит. Советую вам проконсультироваться у дилера перед покупкой такой системы.
Одним из серьёзных недостатков активного биампинга является то, что при отключении внутренних пассивных кроссоверов в колонках, и замене их на внешний активный кроссовер, могут изменится частотные характеристики акустической системы, которые были спроектированы изначально для совместной работы со своими внутренними схемами кроссоверов.
Многим разработчикам акустических систем не по душе, когда кто-то пересматривает настройку и характеристики их акустики. Активный биампинг может привести к аннулированию гарантии на акустические системы.
Некоторые производители, например Lynn Products, предусмотрели в своих моделях простую возможность модернизации системы с использованием биапминга. Lynn позволяет устанавливать плату активного кроссовера в свои усилители, а платы пассивных кроссоверов удалять из корпусов своих акустических систем. В данном случае все остается согласованным и оптимально работающим.
Кстати, добавление активного сабвуфера (со встроенным усилителем мощности) автоматически увеличивает мощность вашей системы. Внутренний усилитель в корпусе сабвуфера управляет басами, а основной усилитель занят усилением остального диапазона частот. Это порой лучше, чем установка активного кроссовера и еще одного усилителя.

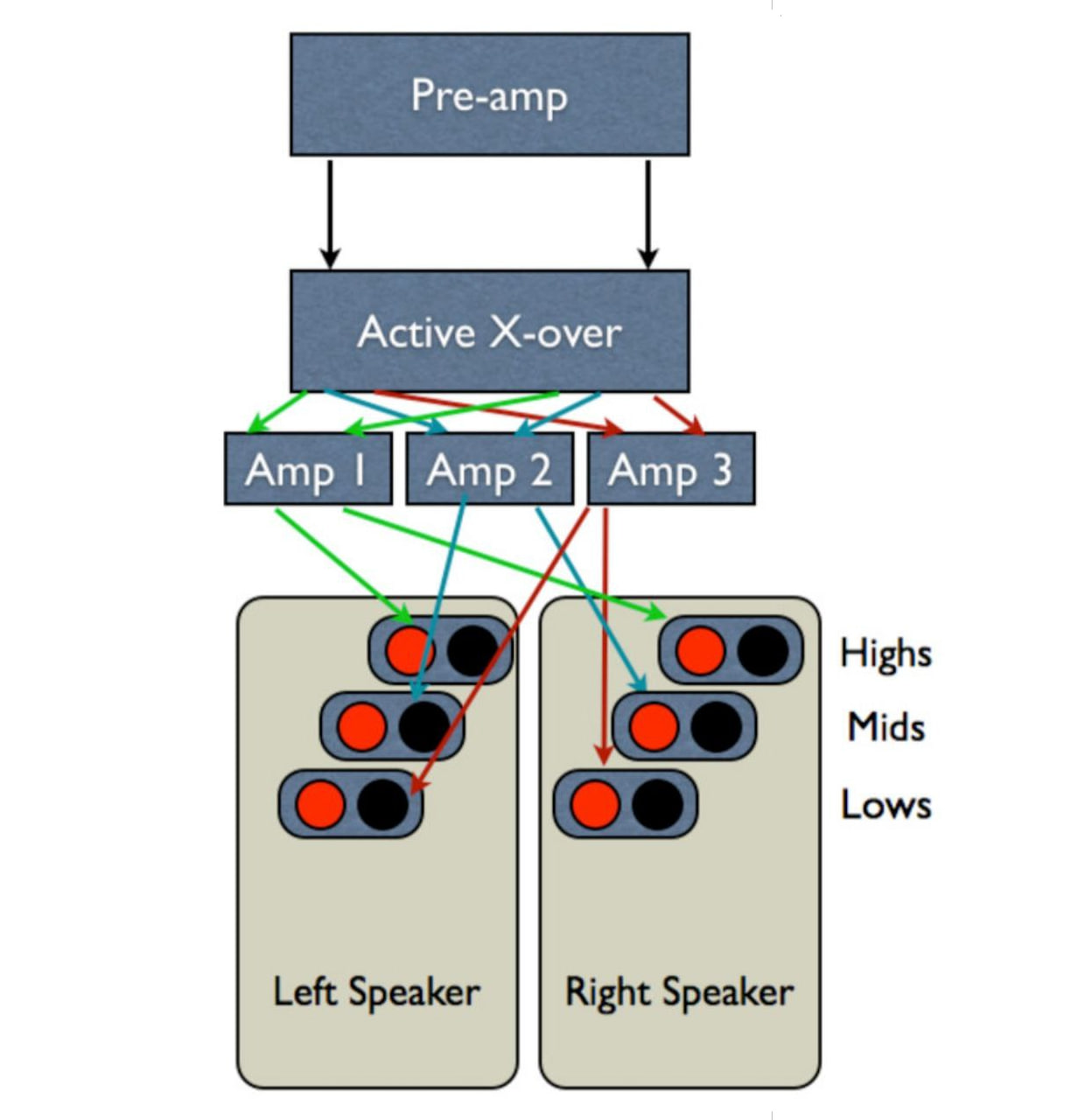

В заключении скажу, что преимущества активного биампинга могут быть расширены, путём добавления еще одного, третьего усилителя (tri-amping). У вас получится система, которая содержит три усилителя, работающие по отдельности с басами, средними и высокими частотами (см. рис. вверху).
📑R.H.©
P.S.
Следует обратить внимание на то, что не все акустические системы имеют возможность отключения внутренних пассивных кроссоверов, то есть дать разрешение усилителю "качать" динамики напрямую. В большинстве колонок байпас не предусмотрен.
Наличие двух терминалов и перемычек на корпусе колонок не есть 100% гарантия того, что активный биампинг возможен. Скорее всего у вас будет возможность осуществить только пассивный биампинг или бивайринг. Более подробную информацию нужно вычитывать из инструкции к АС. (Прим. пер.)
----------------------
Бивайринг / Bi-wiring
Чтобы завершить тему всевозможных Bi-подключений, давайте нарисуем стандартное подключение к колонкам и двойное проводное, использующее две пары акустических кабелей, которое именуется бивайрингом (bi-wiring).
При бивайринге, одна пара кабелей подключается к низкочастотным терминалам колонок, а вторая к терминалу высоких/средних частот (перемычки убраны). В усилителе обе пары объединяются на выходных разъемах.
В данном случае можно использовать два типа кабелей для каждого диапазона: чистую медь для басов, и посеребренную медь для высоких/средних частот. Насколько данное подключение улучшает звучание, решает пользователь. Тестирование никто не отменял.

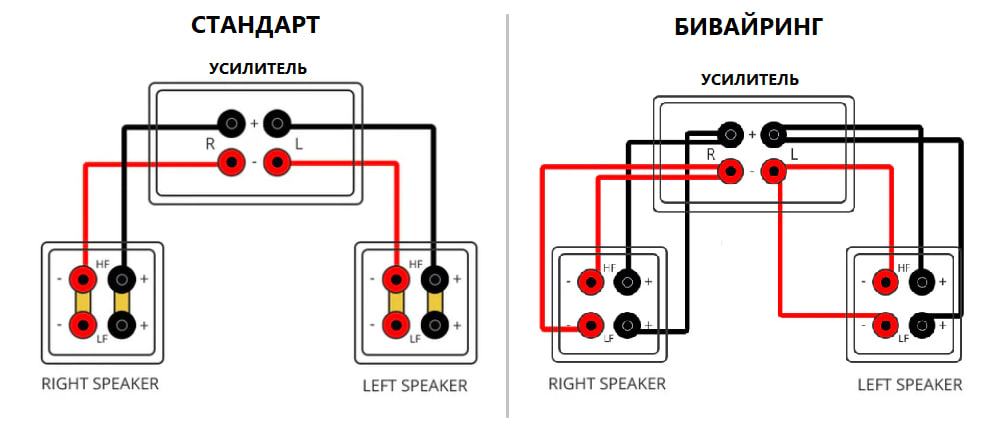

На рисунке вверху представлено стандартное подключение к колонкам с установленными перемычками и бивайринг.
